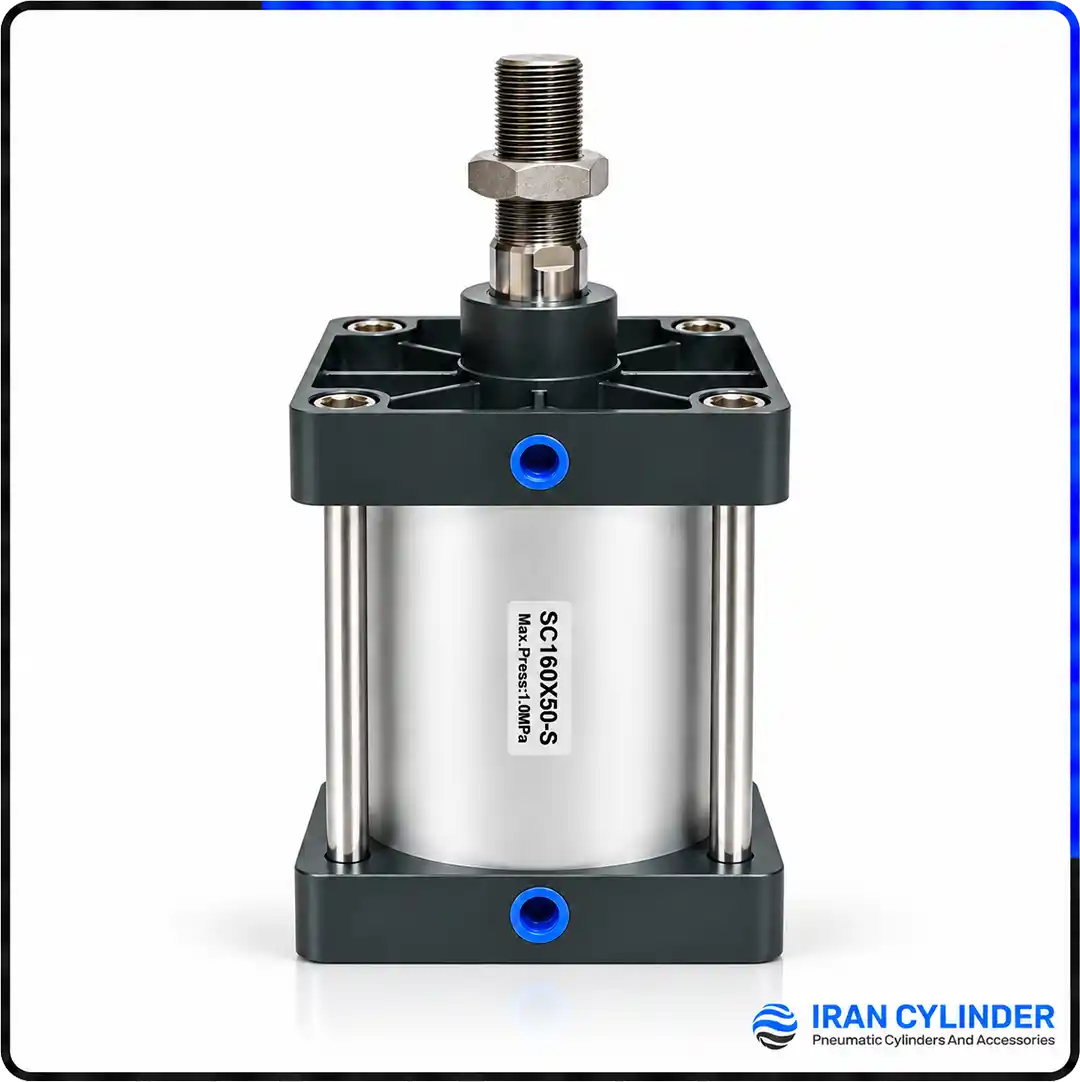

SC160-50-S

جک پنوماتیک چهارمیل (سری SC)

SC160-50-S

قطر داخلی سیلندر : 160 میلی متر

قطر بیرونی سیلندر : 168 میلی متر

کورس سیلندر : 50 میلی متر

قطر شافت : 40 میلی متر

رزوه سر شافت : M36*2

تحمل فشار سیلندر : 15 بار

فشار کاری : 10 بار

تحمل دمای محیطی : 100 درجه سانتیگراد

تحمل دمای مستقیم : 70 الی 80 درجه سانتیگراد

پورت ورودی و خروجی هوای فشرده : “3/4 اینچ

آلیاژ بدنه سیلندر : آلومینیوم 7000

آلیاژ شافت : CK45 (20 میکرومتر روکش کروم)

آبکاری شافت : کروم – هاردکروم

آکس پیچ های نصب : 134 میلیمتر

سیال : هوای فشرده بدون رطوبت و فیلتر شده حداقل با فیلتر 40 میکرون

Standard Pneumatic Cylinder (SC Series)

SC160-50-S

Internal Diameter of Cylinder: 160 mm

External Diameter of Cylinder: 168 mm

Cylinder stroke: 50 mm

Shaft Diameter: 40 mm

Shaft Thread: M36*2

Cylinder Pressure Capacity: 15 bar

Operating Pressure: 10 bar

Ambient Temperature Resistance: 100 degrees Celsius

Direct Temperature Resistance: 70 to 80 degrees Celsius

Compressed Air Inlet and Outlet Port: “3/4 inch

Cylinder Body Alloy: Aluminum 7000

Shaft Alloy: CK45 (20 micrometers chrome coating)

Shaft Plating: Chrome – Hard Chrome

Mounting Bolt Axis: 134 mm

 fluid : Compressed air without moisture and filtered with at least a 40 micron filter

معرفی کوتاه و کاربردی جک پنوماتیک SC160-50-S

سیلندر پنوماتیک SC160-50-S با قطر پیستون 160 میلیمتر و قطر شافت 40 میلیمتر و دامنه ی حرکت شافت (کورس شافت) 50 میلیمتر برای اعمال نیرویی تا حدود 1600 کیلوگرم میباشد.

این سیلندر معمولا برای انجام کارهای  نیمه سنگین تا سنگین صنعتی (گاها به عنوان عضوی از یک سیستم پیچیده و بزرگ صنعتی) مورد استفاده قرار میگیرد و از ساختمان و طراحی ساده اما کاربردی بهره می برد.

جک پنوماتیک چهارمیل یا سری SC  دارای استاندارد ISO 6431 در مدلهای قدیمی و از استاندارد ISO 6430 در تولیدات بروزتر استفاده میکند.
