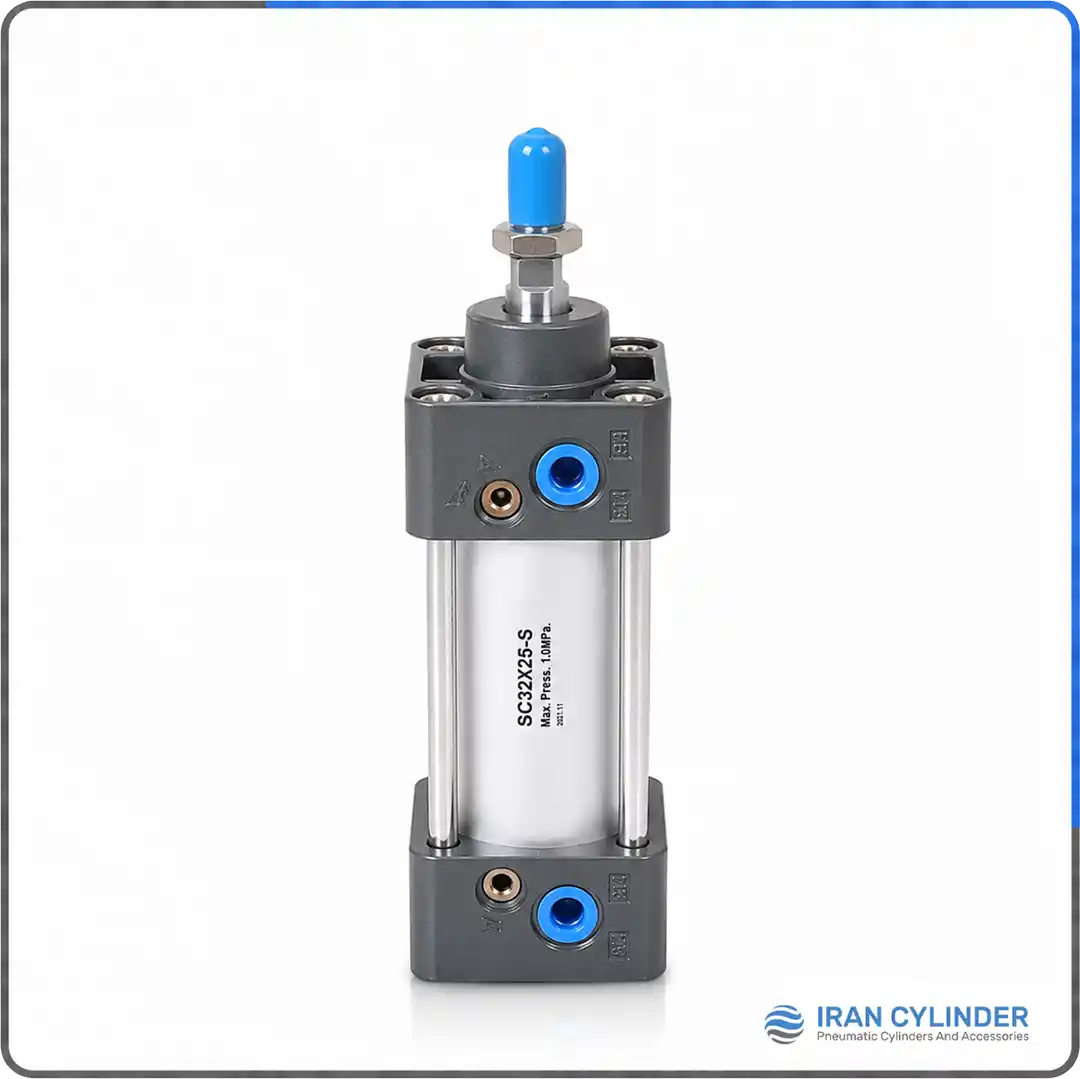

جک پنوماتیک SC32X25-S
SC series pneumatic cylinder SC32X25-S
| جک پنوماتیک چهارمیل SC32*25-S | |
|---|---|
| قطر داخلی سیلندر : 32 میلی متر | پورت ورودی و خروجی هوای فشرده : “1/8 اینچ |
| قطر بیرونی سیلندر : 37 میلی متر | آلیاژ بدنه سیلندر : آلومینیوم 7000 |
| کورس سیلندر : 25 میلی متر | آلیاژ شافت : CK45 (20 میکرومتر روکش کروم) |
| قطر شافت : 12 میلی متر | آبکاری شافت : کروم – هاردکروم |
| رزوه سر شافت : M10*1.25 | آکس پیچ های نصب : 33 میلیمتر |
| تحمل فشار سیلندر : 15 بار | نوع پکینگ پیستون و گلویی شافت : NBR |
| فشار کاری : 10 بار | نوع اورینگ های سیلندر : NBR |
| تحمل دمای محیطی : 100 درجه سانتیگراد | آلیاژ پیستون : آلومینیوم |
| تحمل دمای مستقیم : 70 الی 80 درجه سانتیگراد | سیال : هوای بدون رطوبت و فیلتر شده با فیلتر 40 میکرون |
معرفی جک پنوماتیک چهارمیل SC32*25-S
جک پنوماتیک چهارمیل یا سری SC پرمصرف ترین نوع سیلندر پنوماتیک میباشد. این سری از جک های پنوماتیکی به دلیل طراحی ساده و مقاوم و کارآیی بالا، کاربرد گستردهای در صنایع مختلف کوچک و بزرگ دارند. یکی از مزایای جک پنوماتیک چهارمیل، دوام و قابلیت اطمینان بالای آن از نظر کارایی در محیطهای صنعتی و شرایط کاری سخت است. همچنین، ساختار ساده طراحی و تعمیر و نصب آسان این جکها،باعث شده استفاده از آنها در صنعت بسیار محبوب باشد.
یکی از مدل های پرکاربرد جک پنوماتیک چهارمیل سری SC مدل SC32*25-S است که با قطر سیلندر 32 میلیمتر و کورس شافت (دامنه ی حرکت) 25 میلیمتر عرضه میگردد. این جک توانایی عملکرد های مکانیکی را با دقت و سرعت بالا فراهم میکند. از کاربردهای این سیلندرها میتوان به صنایع خودروسازی، بستهبندی، انواع خط تولید و دیگر صنایع اشاره کرد.
برای انتخاب درست و دقیق یک جک پنوماتیک چهارمیل، توجه به مشخصات فنی و نیازهای خاص پروژه بسیار مهم میباشد. مشاوره با یک کارشناس پنوماتیک میتواند در انتخاب بهترین جک برای هر کاربرد خاص بسیار مفید و اصولی باشد.
فروشگاه ایران سیلندر پنوماتیک با ارائه مشاوره رایگان به مشتریان خود، به مشتریان کمک میکند تا دقیق ترین انتخاب را از میان تنوع زیادی از جکها و سیلندرهای پنوماتیک داشته باشند. ما در فروشگاه ایران سیلندر پنوماتیک به تمامی سوالات شما در رابطه با انتخاب صحیح جک یا سیلندر پنوماتیک پاسخ داده وبه شما اطمینان میدهیم با گرفتن مشاوره از کارشناسان فروش بهترین انتخاب را جهت سیستم های صنعتی خود داشته باشید.
| Pneumatic Cylinder (SC Series) SC32-25-S | |
|---|---|
| Compressed Air Inlet and Outlet Port : “1/8 inch | Internal Diameter of Cylinder : 32 mm |
| Cylinder Body Alloy : Aluminum 7000 | External Diameter of Cylinder : 37 mm |
| Shaft Alloy : CK45 (20 micrometers chrome coating) | Cylinder stroke : 25 mm |
| Shaft Plating: Chrome – Hard Chrome | Shaft Diameter : 12 mm |
| Mounting Bolt Axis : 33 mm | Shaft Thread : M10*1.25 |
| Piston and head packing type : NBR | Cylinder Pressure Capacity : 15 bar |
| O-ring type for cylinder : NBR | Operating Pressure : 10 bar |
| Piston alloy : Aluminum | Ambient Temperature Resistance : 100 degrees Celsius |
| fluid : air without moisture & filtered with at least a 40 micron filter | Direct Temperature Resistance : 70 to 80 degrees Celsius |
Introduction to SC32×25-S SC series Pneumatic Cylinder
The four-rod pneumatic cylinder, also known as the SC series, is one of the most widely used types of pneumatic cylinders. Due to its simple yet robust design and high operational efficiency, this series is extensively used in both small and large industrial applications. One of the main advantages of the SC four-rod pneumatic cylinder is its excellent durability and reliable performance in industrial environments and demanding operating conditions. In addition, its straightforward construction, easy installation, and simple maintenance have made it a highly popular choice across various industries.
One of the most commonly used models in the SC series is the SC32×25-S, featuring a 32 mm bore diameter and a 25 mm stroke. This cylinder delivers precise and high-speed mechanical operation, making it suitable for a wide range of industrial automation tasks. Typical applications include the automotive industry, packaging machinery, production lines, and many other industrial systems.
Selecting the correct four-rod pneumatic cylinder requires careful consideration of the technical specifications and the specific requirements of the application. Consulting with a pneumatic expert can help ensure the most suitable cylinder is selected for optimal performance and long-term reliability.
Iran Pneumatic Cylinder Store provides free technical consultation to help customers choose the most appropriate pneumatic cylinders from a wide range of available models. Our specialists are ready to answer all your questions regarding the proper selection of pneumatic cylinders and ensure that you make the best choice for your industrial automation systems.
| جدول نیروی جک پنوماتیک قطر 32 در حالت رفت (فشار)
Pneumatic Cylinder force with a diameter of 32 in the forward (pressure) mode |
||||||||
|---|---|---|---|---|---|---|---|---|
8Bar |
7Bar |
6Bar |
5Bar |
4Bar |
3Bar |
2Bar |
1Bar |
Pressure |
643.2 |
562.8 |
482.4 |
402 |
321.6 |
241.2 |
160.8 |
80.4 |
نیوتن (N) |
64.8 |
56.7 |
48.6 |
40.5 |
32.4 |
24.3 |
16.2 |
8.1 |
کیلوگرم (KGF) |
| جدول نیروی جک پنوماتیک قطر 32 در حالت برگشت (کشش)
Pneumatic Cylinder force of 32 mm in retraction (tension) mode |
||||||||
|---|---|---|---|---|---|---|---|---|
8Bar |
7Bar |
6Bar |
5Bar |
4Bar |
3Bar |
2Bar |
1Bar |
Pressure |
552.8 |
483.7 |
414.6 |
345.5 |
276.4 |
207.3 |
138.2 |
69.1 |
نیوتن (N) |
56.3 |
49.3 |
42.2 |
35.2 |
28.1 |
21 |
14 |
7 |
کیلوگرم (KGF) |
