جک پنوماتیک چهارمیل SC32x250-S

SC Series Tie-Rod Pneumatic Cylinder — SC32x250-S

جک پنوماتیک مدل SC32x250-S با قطر پیستون ۳۲ میلی‌متر و کورس ۲۵۰ میلی‌متر، برای مکانیزم‌هایی مناسب است که به حرکت خطی متوسط و امکان تشخیص موقعیت پیستون با سنسور مغناطیسی نیاز دارند. حرف S در کد فنی این محصول، نشان‌دهنده مگنت‌دار بودن پیستون است.

قطر پیستون32 mm
کورس250 mm
ارتفاع بسته390 mm
قطر شافت12 mm
رزوه شافتM10×1.25
پورت هواG1/8

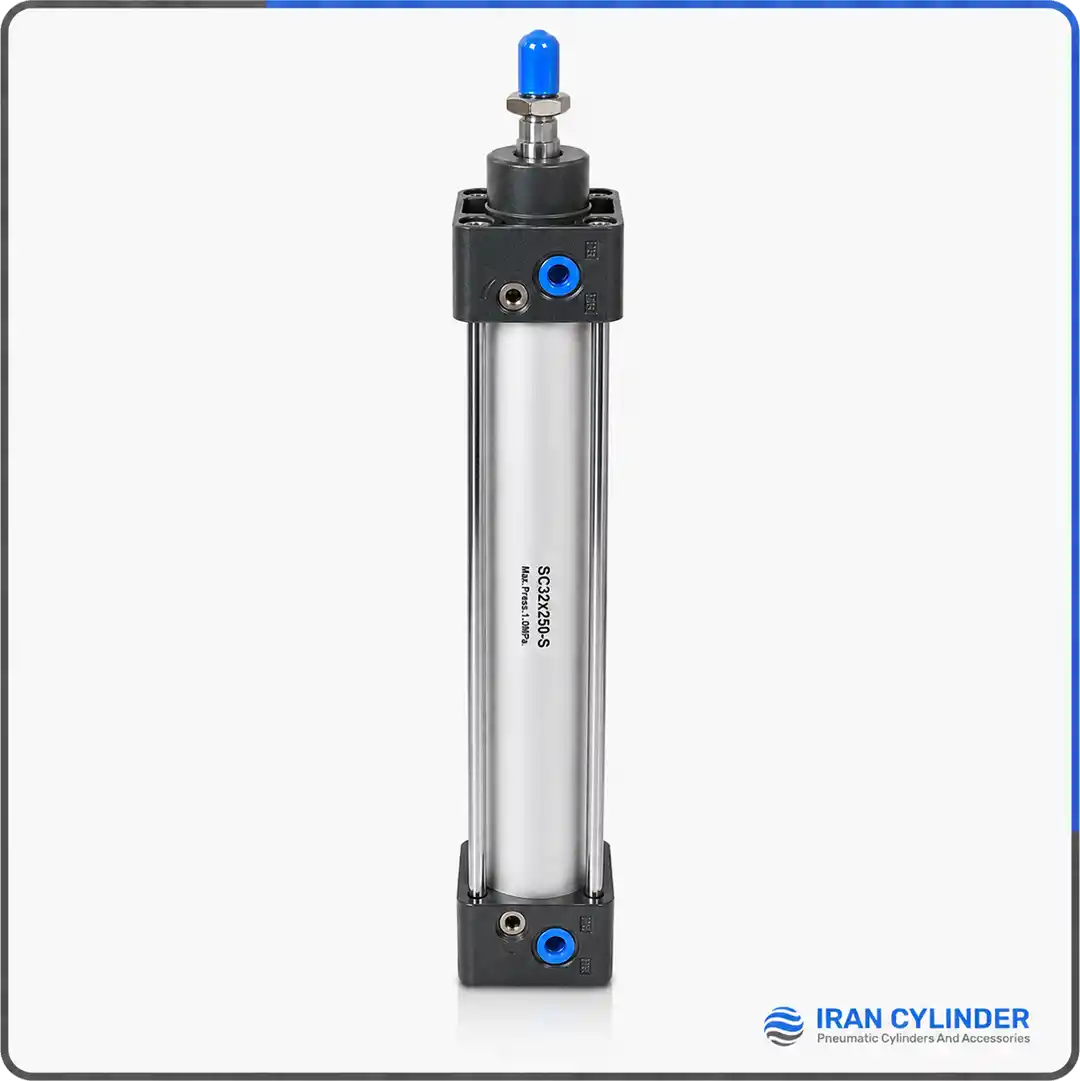

جک پنوماتیک چهارمیل SC32x250-S قطر 32 کورس 250

راهنمای کد و نام‌های معادل

تفکیک مشخصات مدل و شیوه‌های رایج نگارش آن

SC32x250-S
SCسری چهارمیل
32قطر پیستون
25کورس
Sپیستون مگنت‌دار

وجود حرف S یعنی پیستون دارای مگنت داخلی است و امکان نصب سنسور مغناطیسی برای تشخیص موقعیت پیستون وجود دارد.

کدهای معادل یا مترادف

این مدل ممکن است در کاتالوگ‌ها و جست‌وجوها با نگارش‌های زیر نیز شناخته شود:

SC32-250S SC 32-250-S SC32*250S SC32*250-S SC32x250 SC 32-250 S SC32 x 250S SC 32x250-S

کد اصلی مورد استفاده در این صفحه SC32x250-S است؛ نگارش‌های بالا شیوه‌های نوشتاری همین مدل مگنت‌دار هستند.

ارسال اطلاعات از طریق پیام‌رسان باعث می‌شود مشخصات و پاسخ ارائه‌شده به‌صورت مکتوب و قابل مراجعه باقی بماند.

مشخصات فنی SC32x250-S

ابعاد اصلی، اتصالات، ساختار و شرایط کاری

ابعاد اصلی

قطر داخلی32 mm
کورس250 mm
مقدار A140 mm
ارتفاع بسته390 mm
قطر شافت D12 mm
عرض بدنه B45 mm

رزوه و نصب

رزوه سر شافت EM10×1.25
پورت هوا P1/8"
آکس پیچ‌ها KB33 mm
رزوه نصب KM6×1.0
عمق رزوه KA14.5 mm
ضربه‌گیر انتهاییپنوماتیکی قابل‌تنظیم

عملکرد و پیستون

نوع عملکرددوطرفه
نوع پیستونمگنت‌دار
قابلیت نصب سنسوردارد
فشار کاری حداکثر10 bar
فشار تست15 bar
فیلتراسیون هوا≤ 40 μm
نقشه فنی و ابعاد نصب قطر ۳۲

تمام مقادیر برحسب میلی‌متر هستند؛ رزوه‌ها و پورت هوا با استاندارد خود نمایش داده شده‌اند.

نقشه ابعادی جک پنوماتیک چهارمیل سری SC قطر ۳۲ تا ۱۰۰ میلی‌متر
A140
AB47
AC93
AD27.5
AE27.5
B45
D12
DA32
EM10×1.25
EA22
F17
FA6
H10
KM6×1.0
KA14.5
KB33
M28
MA15
P1/8"
PA14
PB5.5

ارتفاع حالت بسته این مدل: A + Stroke = 140 + 250 = 390 mm

متریال و ساختار مرجع سری SC

براساس مرجع فنی سری SC ایرتک؛ جزئیات برخی سازندگان ممکن است متفاوت باشد.

شافت پیستونفولاد کربنی با آبکاری کروم 20 μm
درپوش جلو و عقبآلیاژ آلومینیوم
پکینگ درپوش جلوTPU
اورینگ ضربه‌گیر و شافتNBR
چهارمیل‌ها و مهره‌هافولاد کربنی
مگنت پیستونپلاستیک مغناطیسی
بدنه سیلندرآلیاژ آلومینیوم
پیستونآلیاژ آلومینیوم
پکینگ ضربه‌گیرTPU
پکینگ پیستونNBR
پیچ و مهره سر شافتفولاد کربنی

این جدول، ساختار مرجع سری SC ایرتک را نشان می‌دهد. پیش از سفارش، تطابق متریال و جزئیات ساخت با برند محصول موردنظر بررسی شود.

نیروی تئوری رفت و برگشت

محاسبه نیروی تئوری براساس قطر پیستون ۳۲ و قطر شافت ۱۲ میلی‌متر

فشار رفت (N) رفت (kgf) برگشت (N) برگشت (kgf)
1 bar80.48.269.17.0
2 bar160.816.4138.214.1
3 bar241.324.6207.321.1
4 bar321.732.8276.528.2
5 bar402.141.0345.635.2
6 bar482.549.2414.742.3
7 bar563.057.4483.849.3
8 bar643.465.6552.956.4

مقادیر جدول تئوری هستند. نیروی واقعی تحت تأثیر اصطکاک آب‌بندها، افت فشار، سرعت حرکت، بار جانبی و شرایط نصب قرار می‌گیرد. تبدیل kgf با ضریب دقیق 9.80665 انجام شده است.

مصرف هوای رفت در ۶ بار 1.407 NL
مصرف هوای برگشت در ۶ بار 1.210 NL
مصرف یک سیکل کامل در ۶ بار 2.617 NL

مقادیر تقریبی هستند و با فشار گیج ۶ بار و تبدیل به حجم هوای آزاد محاسبه شده‌اند. حجم شیلنگ، اتصالات و نشتی احتمالی در این مقدار لحاظ نشده است.

کاربرد و نکات انتخاب

این مدل چه زمانی انتخاب مناسبی است و چه مواردی باید بررسی شود؟

کاربردهای مناسب

  • حرکت‌های خطی متوسط تا ۲۵۰ میلی‌متر
  • فشار دادن، جداکردن یا موقعیت‌دهی قطعات در مسیر متوسط
  • مکانیزم‌هایی با محدودیت فضای طولی
  • سیستم‌های نیازمند اعلام موقعیت پیستون با سنسور

قبل از انتخاب بررسی شود

  • نیروی واقعی موردنیاز در فشار واقعی مدار
  • وجود بار جانبی یا خارج از مرکز روی شافت
  • فضای لازم برای ارتفاع بسته ۳۹۰ میلی‌متر
  • مدل نصب جک و سرعت حرکت موردنظر

نصب و تجهیزات جانبی

انتخاب قطعات جانبی باید با رزوه‌ها و ابعاد همین قطر تطبیق داده شود.

سنسور مغناطیسی
فلوکنترل پورت 1/8"
دوشاخه و اتصال شافت M10×1.25
پایه و متعلقات نصب قطر ۳۲

برای جلوگیری از کاهش عمر پکینگ و بوش، بار جانبی مستقیم روی شافت اعمال نشود و پیش از نصب، هم‌راستایی مکانیزم بررسی شود.

پرسش‌های متداول SC32x250-S

پاسخ کوتاه به پرسش‌های فنی این مدل

ارتفاع SC32x250-S در حالت بسته چقدر است؟

ارتفاع بسته این مدل از رابطه A + Stroke محاسبه می‌شود و برابر 390 mm است.

آیا امکان نصب سنسور روی این مدل وجود دارد؟

بله. پسوند S نشان‌دهنده پیستون مگنت‌دار است و امکان نصب سنسور مغناطیسی تشخیص موقعیت پیستون وجود دارد.

نیروی جک در فشار ۶ بار چقدر است؟

نیروی تئوری رفت در فشار ۶ بار حدود 482.5 N (49.2 kgf) و نیروی برگشت حدود 414.7 N (42.3 kgf) است.

پورت هوای SC32x250-S چه سایزی دارد؟

اندازه پورت هوای این مدل 1/8" است و فلوکنترل و اتصال پنوماتیک باید با همین سایز انتخاب شوند.
