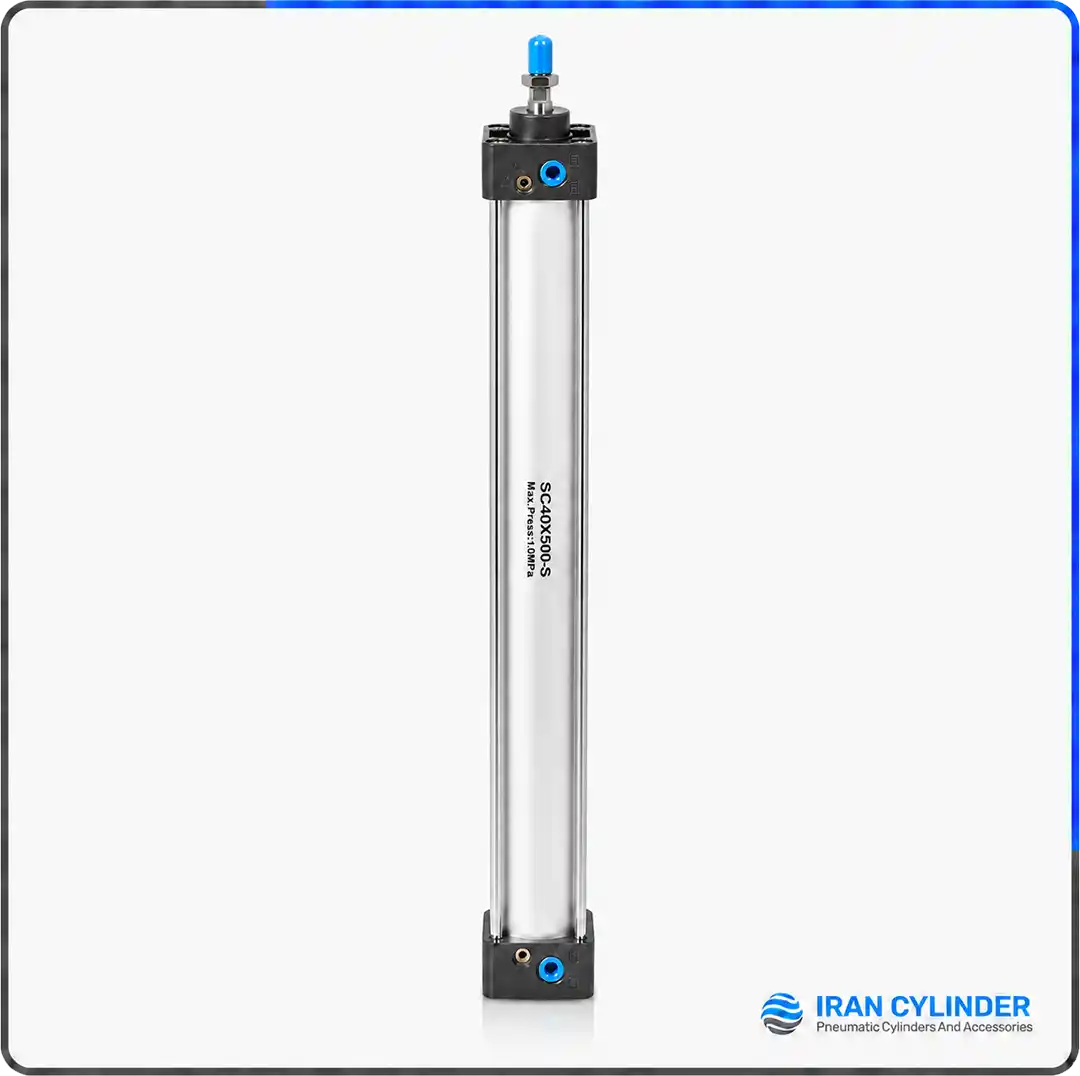

جک پنوماتیک چهارمیل SC40x500-S
SC Series Tie-Rod Pneumatic Cylinder — SC40x500-S
جک پنوماتیک مدل SC40x500-S با قطر پیستون ۴۰ میلیمتر و کورس ۵۰۰ میلیمتر، برای مکانیزمهایی مناسب است که به حرکت خطی در مسیر بلند و امکان تشخیص موقعیت پیستون با سنسور مغناطیسی نیاز دارند. حرف S در کد فنی این محصول، نشاندهنده مگنتدار بودن پیستون است.
راهنمای کد و نامهای معادل
تفکیک مشخصات مدل و شیوههای رایج نگارش آن
وجود حرف S یعنی پیستون دارای مگنت داخلی است و امکان نصب سنسور مغناطیسی برای تشخیص موقعیت پیستون وجود دارد.
این مدل ممکن است در کاتالوگها و جستوجوها با نگارشهای زیر نیز شناخته شود:
کد اصلی مورد استفاده در این صفحه SC40x500-S است؛ نگارشهای بالا شیوههای نوشتاری همین مدل مگنتدار هستند.
معرفی جک پنوماتیک SC40x500-S
بررسی کاربردی مدل قطر ۴۰ با کورس ۵۰۰ میلیمتر
جک پنوماتیک چهارمیل SC40x500-S یکی از مدلهای کورس بلند قطر ۴۰ در سری SC است. قطر ۴۰ میلیمتری پیستون، سطح مؤثر لازم برای تولید نیروی خطی را فراهم میکند و کورس ۵۰۰ میلیمتری آن برای انتقال، تغذیه، جابهجایی یا موقعیتدهی قطعات در مسیر بلند مناسب است.
ارتفاع این مدل در حالت بسته از رابطه A + Stroke محاسبه میشود. برای قطر ۴۰ مقدار A برابر ۱۴۲ میلیمتر است؛ بنابراین ارتفاع بسته SC40x500-S برابر ۶۴۲ میلیمتر خواهد بود. این اندازه برای بررسی فضای نصب در طراحی دستگاه اهمیت دارد.
پیش از انتخاب نهایی باید نیروی موردنیاز، فشار واقعی مدار، مدل نصب جک، بار جانبی، سرعت حرکت و فضای نصب بررسی شود. مشخصات عمومی این خانواده در صفحه جک پنوماتیک چهارمیل سری SC توضیح داده شده است و محتوای این صفحه بر اطلاعات فنی همین کد تمرکز دارد.
ارسال اطلاعات از طریق پیامرسان باعث میشود مشخصات و پاسخ ارائهشده بهصورت مکتوب و قابل مراجعه باقی بماند.
مشخصات فنی SC40x500-S
ابعاد اصلی، اتصالات، ساختار و شرایط کاری
ابعاد اصلی
رزوه و نصب
عملکرد و پیستون
نقشه فنی و ابعاد نصب قطر ۴۰
تمام مقادیر برحسب میلیمتر هستند؛ رزوهها و پورت هوا با استاندارد خود نمایش داده شدهاند.
ارتفاع حالت بسته این مدل: A + Stroke = 142 + 80 = 642 mm
متریال و ساختار مرجع سری SC
براساس مرجع فنی سری SC ایرتک؛ جزئیات برخی سازندگان ممکن است متفاوت باشد.
این جدول، ساختار مرجع سری SC ایرتک را نشان میدهد. پیش از سفارش، تطابق متریال و جزئیات ساخت با برند محصول موردنظر بررسی شود.
نیروی تئوری رفت و برگشت
محاسبه نیروی تئوری براساس قطر پیستون ۴۰ و قطر شافت ۱۶ میلیمتر
| فشار | رفت (N) | رفت (kgf) | برگشت (N) | برگشت (kgf) |
|---|---|---|---|---|
| 1 bar | 125.7 | 12.8 | 105.6 | 10.8 |
| 2 bar | 251.3 | 25.6 | 211.1 | 21.5 |
| 3 bar | 377.0 | 38.4 | 316.7 | 32.3 |
| 4 bar | 502.7 | 51.3 | 422.2 | 43.1 |
| 5 bar | 628.3 | 64.1 | 527.8 | 53.8 |
| 6 bar | 754.0 | 76.9 | 633.3 | 64.6 |
| 7 bar | 879.6 | 89.7 | 738.9 | 75.3 |
| 8 bar | 1005.3 | 102.5 | 844.5 | 86.1 |
مقادیر جدول تئوری هستند. نیروی واقعی تحت تأثیر اصطکاک آببندها، افت فشار، سرعت حرکت، بار جانبی و شرایط نصب قرار میگیرد. تبدیل kgf با ضریب دقیق 9.80665 انجام شده است.
مقادیر تقریبی هستند و با فشار گیج ۶ بار و تبدیل به حجم هوای آزاد محاسبه شدهاند. حجم شیلنگ، اتصالات و نشتی احتمالی در این مقدار لحاظ نشده است.
کاربرد و نکات انتخاب
این مدل چه زمانی انتخاب مناسبی است و چه مواردی باید بررسی شود؟
کاربردهای مناسب
- حرکتهای خطی بلند تا ۵۰۰ میلیمتر
- انتقال و موقعیتدهی قطعات در مسیر بلند
- مکانیزمهای جابهجایی با کورس بلند
- سیستمهای نیازمند اعلام موقعیت پیستون با سنسور
قبل از انتخاب بررسی شود
- نیروی واقعی موردنیاز در فشار واقعی مدار
- وجود بار جانبی یا خارج از مرکز روی شافت
- فضای لازم برای ارتفاع بسته ۶۴۲ میلیمتر
- مدل نصب جک، سرعت حرکت و نیاز به راهنمای خطی
نصب و تجهیزات جانبی
انتخاب قطعات جانبی باید با رزوهها و ابعاد همین قطر تطبیق داده شود.
برای جلوگیری از کاهش عمر پکینگ و بوش، بار جانبی مستقیم روی شافت اعمال نشود و پیش از نصب، همراستایی مکانیزم بررسی شود.
پرسشهای متداول SC40x500-S
پاسخ کوتاه به پرسشهای فنی این مدل
ارتفاع SC40x500-S در حالت بسته چقدر است؟
ارتفاع بسته این مدل از رابطه A + Stroke محاسبه میشود و برابر 642 mm است.
آیا امکان نصب سنسور روی این مدل وجود دارد؟
بله. پسوند S نشاندهنده پیستون مگنتدار است و امکان نصب سنسور مغناطیسی تشخیص موقعیت پیستون وجود دارد.
نیروی جک در فشار ۶ بار چقدر است؟
نیروی تئوری رفت در فشار ۶ بار حدود 754.0 N (76.9 kgf) و نیروی برگشت حدود 633.3 N (64.6 kgf) است.
پورت هوای SC40x500-S چه سایزی دارد؟
اندازه پورت هوای این مدل 1/4" است و فلوکنترل و اتصال پنوماتیک باید با همین سایز انتخاب شوند.
