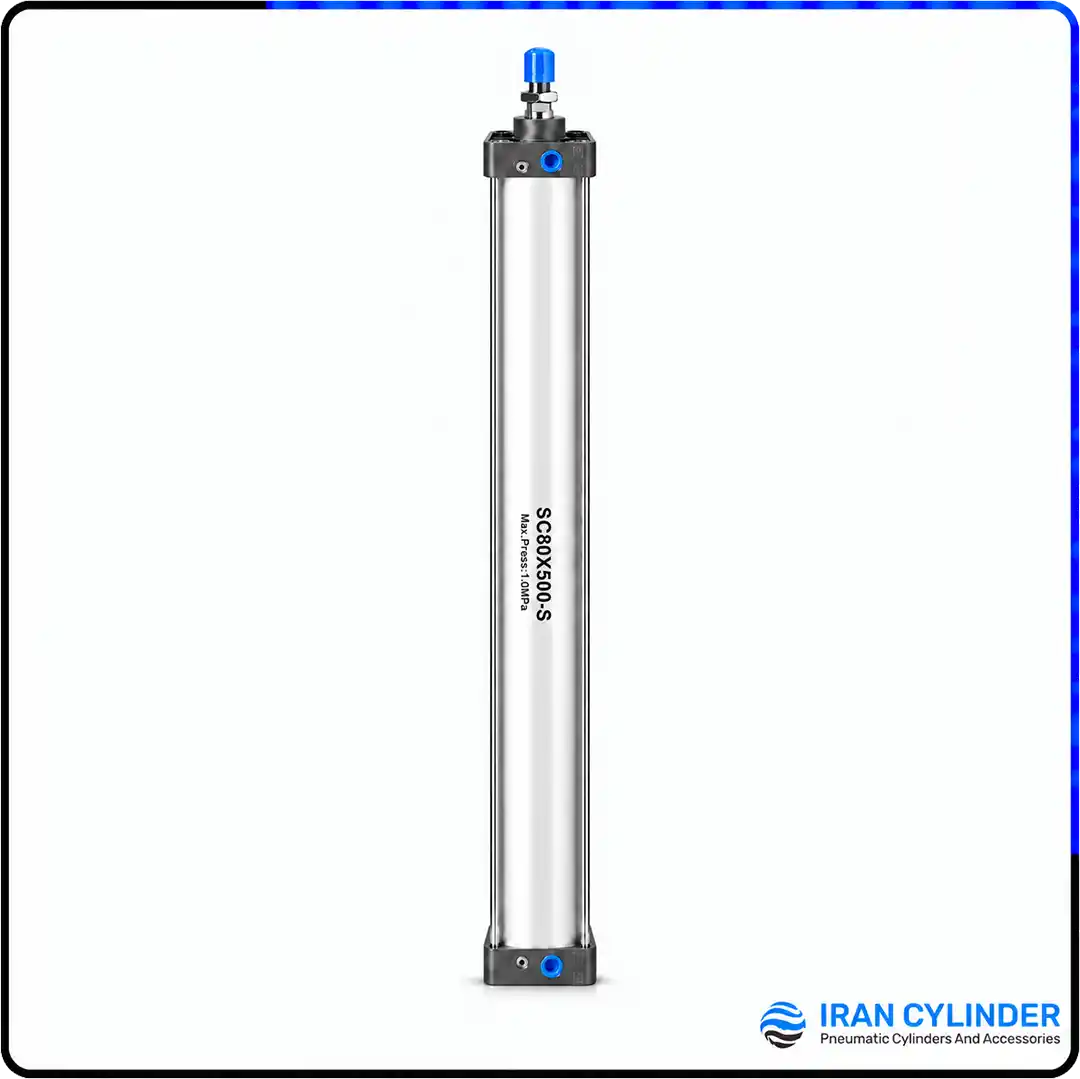

جک پنوماتیک چهارمیل SC80*500-S

SC series pneumatic cylinder SC80*500-S

جک پنوماتیک چهارمیل SC80*500-S
قطر داخلی سیلندر : 80 میلی متر پورت ورودی و خروجی هوای فشرده : “3/8 اینچ
قطر بیرونی سیلندر : 85 میلی متر آلیاژ بدنه سیلندر : آلومینیوم 7000
کورس سیلندر : 500 میلی متر آلیاژ شافت : CK45 (20 میکرومتر روکش کروم)
قطر شافت : 25 میلی متر آبکاری شافت : کروم – هاردکروم
رزوه سر شافت : M20*1.5 آکس پیچ های نصب : 70 میلیمتر
تحمل فشار سیلندر : 15 بار نوع پکینگ پیستون و گلویی شافت : NBR
فشار کاری : 10 بار نوع اورینگ های سیلندر : NBR
تحمل دمای محیطی : 100 درجه سانتیگراد آلیاژ پیستون : آلومینیوم
تحمل دمای مستقیم : 70 الی 80 درجه  سانتیگراد سیال : هوای بدون رطوبت و فیلتر شده با فیلتر 40 میکرون

 Pneumatic Cylinder (SC Series) SC80*500-S
Compressed Air Inlet and Outlet Port : “3/8 inch Internal Diameter of Cylinder : 80 mm
Cylinder Body Alloy : Aluminum 7000 External Diameter of Cylinder : 85 mm
Shaft Alloy : CK45 (20 micrometers chrome coating) Cylinder stroke : 500 mm
Shaft Plating: Chrome – Hard Chrome Shaft Diameter : 25 mm
Mounting Bolt Axis : 70 mm Shaft Thread : M20*1.5
Piston and head packing type : NBR Cylinder Pressure Capacity : 15 bar
O-ring type for cylinder : NBR Operating Pressure : 10 bar
Piston alloy : Aluminum Ambient Temperature Resistance : 100 degrees Celsius
fluid : air without moisture & filtered with at least a 40 micron filter      Direct Temperature Resistance : 70 to 80 degrees Celsius

معرفی جک پنوماتیک چهارمیل SC80*500-S

جک‌ پنوماتیک چهارمیل یا سری SC پرمصرف ‌ترین نوع سیلندر پنوماتیک میباشد. این سری از جک‌ های پنوماتیکی به دلیل طراحی ساده و مقاوم و کارآیی بالا، کاربرد گسترده‌ای در صنایع مختلف کوچک و بزرگ دارند. یکی از مزایای جک پنوماتیک چهارمیل، دوام و قابلیت اطمینان بالای آن از نظر کارایی در محیط‌های صنعتی و شرایط کاری سخت است. همچنین، ساختار ساده طراحی و تعمیر و نصب آسان این جک‌ها،باعث شده استفاده از آن‌ها در صنعت بسیار محبوب باشد.

یکی از مدل های پرکاربرد جک پنوماتیک چهارمیل سری SC مدل SC80*500-S است که با قطر سیلندر 80 میلی‌متر و کورس شافت (دامنه ی حرکت) 500 میلی‌متر عرضه میگردد. این جک توانایی عملکرد های مکانیکی را با دقت و سرعت بالا فراهم می‌کند. از کاربردهای این سیلندرها می‌توان به صنایع خودروسازی، بسته‌بندی، انواع خط تولید و دیگر صنایع اشاره کرد.

برای انتخاب درست و دقیق یک جک پنوماتیک چهارمیل، توجه به مشخصات فنی و نیازهای خاص پروژه بسیار مهم میباشد. مشاوره با یک کارشناس پنوماتیک می‌تواند در انتخاب بهترین جک برای هر کاربرد خاص بسیار مفید و اصولی باشد.

فروشگاه ایران سیلندر پنوماتیک با ارائه مشاوره رایگان به مشتریان خود، به مشتریان کمک میکند تا دقیق ترین انتخاب را از میان تنوع زیادی از جک‌ها و سیلندرهای پنوماتیک داشته باشند. ما در فروشگاه ایران سیلندر پنوماتیک به تمامی سوالات شما در رابطه با انتخاب صحیح جک یا سیلندر پنوماتیک پاسخ داده وبه شما اطمینان میدهیم با گرفتن مشاوره از کارشناسان فروش بهترین انتخاب را جهت سیستم های صنعتی خود داشته باشید.

  • SC80*500-S
  • جک SC80*500-S
  • سیلندر SC80*500-S
  • جک پنوماتیک SC80*500-S
 جدول نیروی جک پنوماتیک قطر 80 در حالت رفت (فشار)

Pneumatic Cylinder force with a diameter of 80 in the forward (pressure) mode
8Bar
7Bar
6Bar
5Bar
4Bar
3Bar
2Bar
1Bar
 Pressure
4020.8
3518.2
3015.6
2513
2010.4
1507.8
1005.2
502.6
 نیوتن (N)
410
358.7
307.5
256.2
205
153.7
102.5
51.2
 کیلوگرم (KGF)
جدول نیروی جک پنوماتیک قطر 80 در حالت برگشت (کشش)

Pneumatic Cylinder force of 80 mm in retraction (tension) mode
8Bar
7Bar
6Bar
5Bar
4Bar
3Bar
2Bar
1Bar
 Pressure
3628
3174.5
2721
2267.5
1814
1360.5
907
453.5
 نیوتن (N)
369.9
323.7
277.4
231.2
184.9
138.7
92.4
46.2
 کیلوگرم (KGF)
