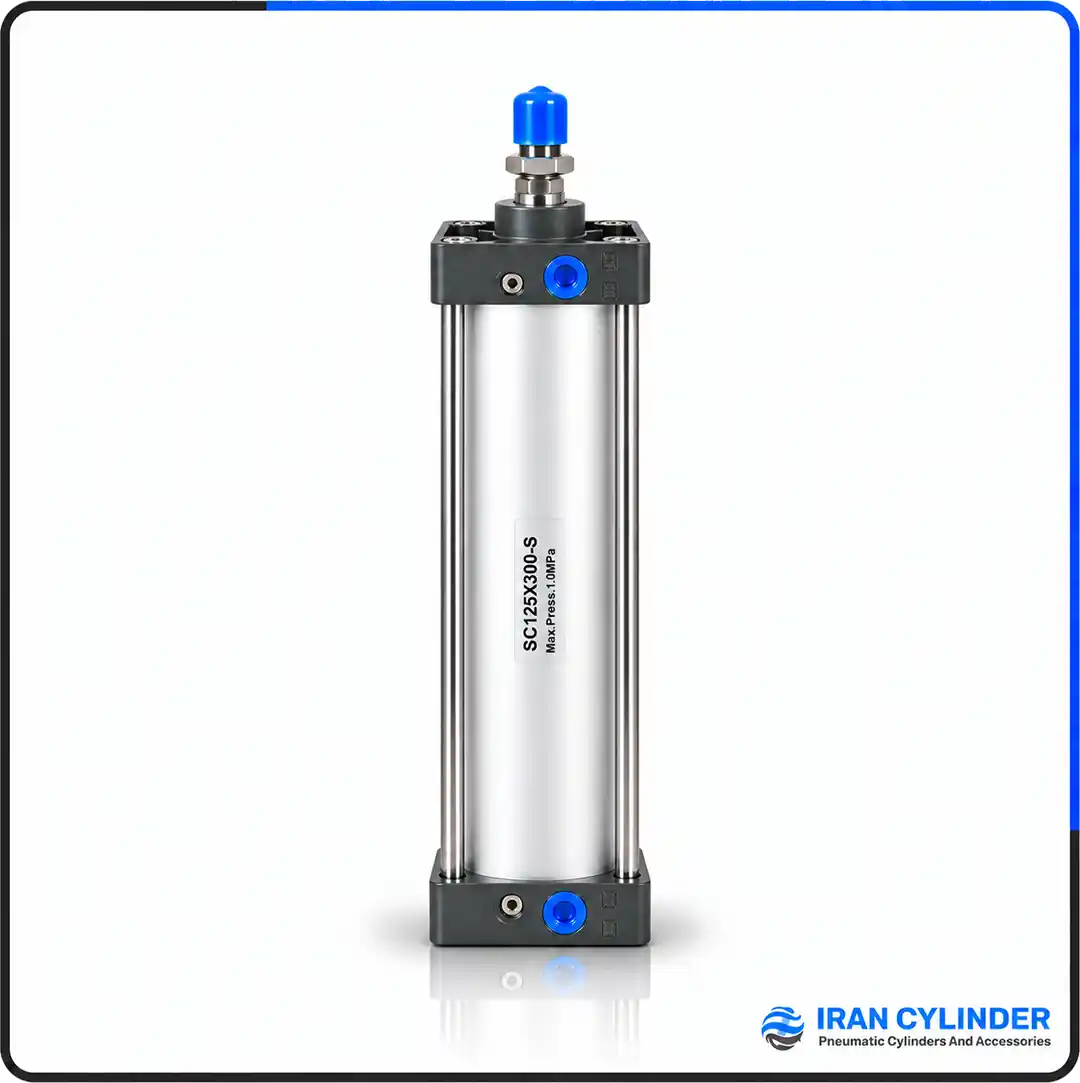

جک پنوماتیک SC125-300-S
جک پنوماتیک چهارمیل (سری SC)
SC125-300-S
قطر داخلی سیلندر : 125 میلی متر
قطر بیرونی سیلندر : 133 میلی متر
کورس سیلندر : 300 میلی متر
قطر شافت : 32 میلی متر
رزوه سر شافت : M27*2
تحمل فشار سیلندر : 15 بار
فشار کاری : 10 بار
تحمل دمای محیطی : 100 درجه سانتیگراد
تحمل دمای مستقیم : 70 الی 80 درجه سانتیگراد
پورت ورودی و خروجی هوای فشرده : “1/2 اینچ
آلیاژ بدنه سیلندر : آلومینیوم 7000
آلیاژ شافت : CK45 (20 میکرومتر روکش کروم)
آبکاری شافت : کروم – هاردکروم
آکس پیچ های نصب : 104 میلیمتر
سیال : هوای فشرده بدون رطوبت و فیلتر شده حداقل با فیلتر 40 میکرون
Standard Pneumatic Cylinder (SC Series)
SC125-300-S
Internal Diameter of Cylinder: 125 mm
External Diameter of Cylinder: 133 mm
Cylinder stroke: 300 mm
Shaft Diameter: 32 mm
Shaft Thread: M27*2
Cylinder Pressure Capacity: 15 bar
Operating Pressure: 10 bar
Ambient Temperature Resistance: 100 degrees Celsius
Direct Temperature Resistance: 70 to 80 degrees Celsius
Compressed Air Inlet and Outlet Port: “1/2 inch
Cylinder Body Alloy: Aluminum 7000
Shaft Alloy: CK45 (20 micrometers chrome coating)
Shaft Plating: Chrome – Hard Chrome
Mounting Bolt Axis: 104 mm
fluid : Compressed air without moisture and filtered with at least a 40 micron filter
| جدول نیروی جک پنوماتیک قطر 125 در حالت رفت (فشار)
Pneumatic Cylinder force with a diameter of 125 in the forward (pressure) mode |
||||||||
|---|---|---|---|---|---|---|---|---|
8Bar |
7Bar |
6Bar |
5Bar |
4Bar |
3Bar |
2Bar |
1Bar |
Pressure |
9816.8 |
8589.7 |
7362.6 |
6135.5 |
4908.4 |
3681.3 |
2454.2 |
1227.1 |
نیوتن (N) |
1001 |
875.9 |
750.7 |
625.6 |
500.5 |
375.3 |
250.2 |
125.1 |
کیلوگرم (KGF) |
| جدول نیروی جک پنوماتیک قطر 125 در حالت برگشت (کشش)
Pneumatic Cylinder force of 125 mm in retraction (tension) mode |
||||||||
|---|---|---|---|---|---|---|---|---|
8Bar |
7Bar |
6Bar |
5Bar |
4Bar |
3Bar |
2Bar |
1Bar |
Pressure |
9173.6 |
8026.9 |
6880.2 |
5733.5 |
4586.8 |
3440.1 |
2293.4 |
1146.7 |
نیوتن (N) |
935.4 |
818.5 |
701.5 |
584.6 |
467.7 |
350.7 |
233.8 |
116.9 |
کیلوگرم (KGF) |
معرفی کوتاه و کاربردی جک پنوماتیک SC125-300-S
سیلندر پنوماتیک SC125-300-S با قطر پیستون 125 میلیمتر و قطر شافت 32 میلیمتر و دامنه ی حرکت شافت (کورس شافت) 300 میلیمتر برای اعمال نیرویی تا حدود 1000 کیلوگرم میباشد.
این سیلندر معمولا برای انجام کارهای سنگین تا نیمه سنگین صنعتی (گاها به عنوان عضوی از یک سیستم پیچیده و بزرگ صنعتی) مورد استفاده قرار میگیرد و از ساختمان و طراحی ساده اما کاربردی بهره می برد.
جک پنوماتیک چهارمیل یا سری SC دارای استاندارد ISO 6431 در مدلهای قدیمی و از استاندارد ISO 6430 در تولیدات بروزتر استفاده میکند.
