جک پنوماتیک چهارمیل چیست؟

جک پنوماتیک چهارمیل یکی از پرکاربردترین انواع جک پنوماتیک در ماشین‌آلات و سامانه‌های اتوماسیون صنعتی است. این محصول با نام جک سری SC نیز شناخته می‌شود و به‌دلیل ساختار مستحکم، تنوع قطر، امکان انتخاب کورس‌های مختلف و تعمیرپذیری مناسب، در خطوط تولید، ماشین‌آلات بسته‌بندی و تجهیزات مونتاژ به‌کار می‌رود.

جک‌های پنوماتیک چهارمیل سری SC در قطرهای ۳۲ تا ۲۵۰ میلی‌متر و با کورس‌های متنوع عرضه می‌شوند. برای انتخاب مدل مناسب باید فشار کاری، نیروی موردنیاز، فضای نصب و شرایط محیطی دستگاه بررسی شود.

در ادامه می‌توانید نقشه‌های فنی، پارامترهای ابعاد نصب و فهرست مدل‌های این خانواده را مشاهده کنید.

کاتالوگ، نقشه و ابعاد جک پنوماتیک چهارمیل SC

در این بخش می‌توانید نقشه فنی، پارامترهای ابعاد نصب و مشخصات کلی جک‌های پنوماتیک چهارمیل سری SC را بر اساس قطر پیستون مشاهده کنید.

سری SC
ساختار چهارمیل
قطر ۳۲ تا ۲۵۰ میلی‌متر

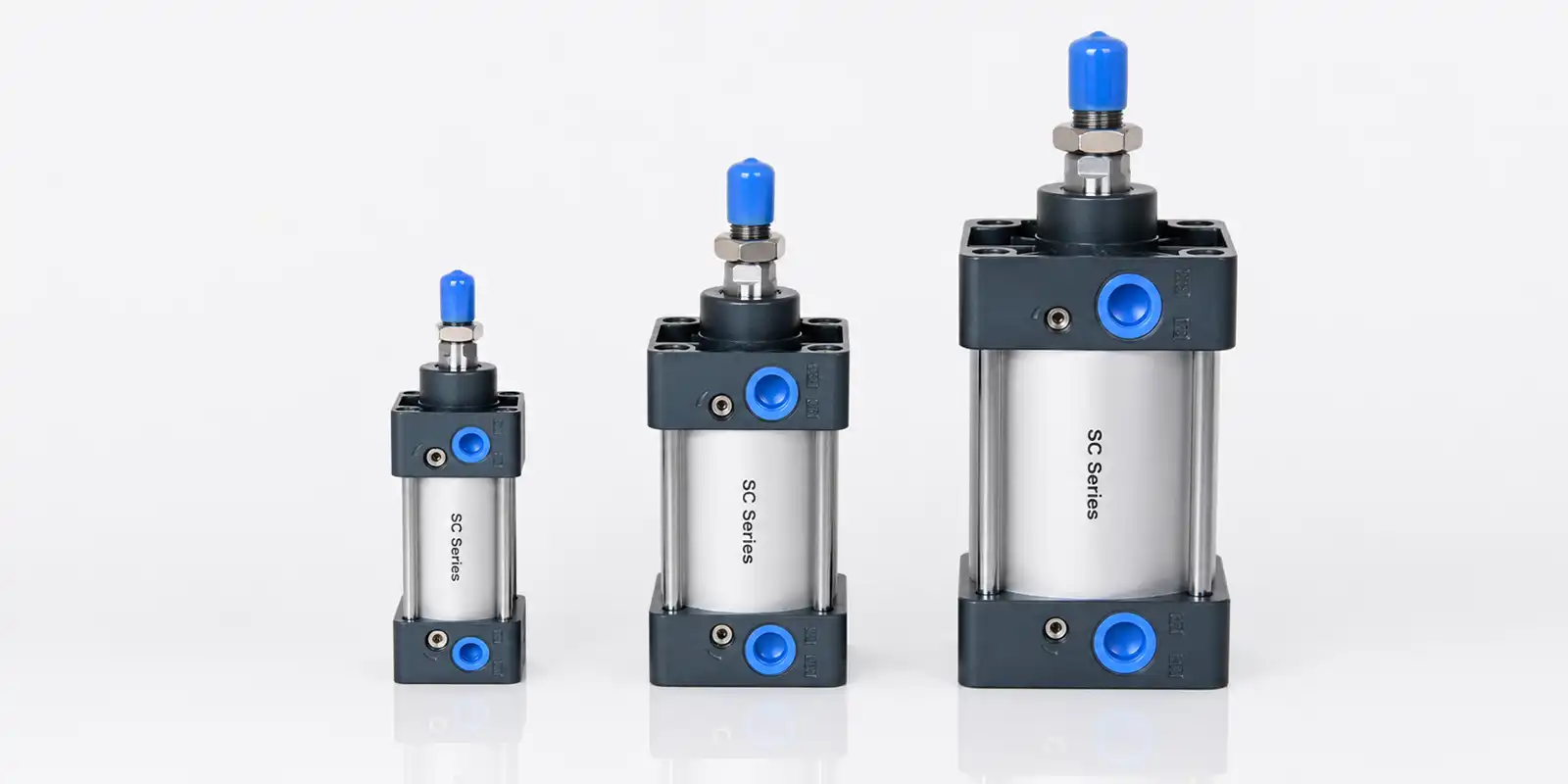

نمای کلی خانواده جک چهارمیل SC

نمای کلی جک پنوماتیک چهارمیل سری SC در سه سایز

جدول ابعاد جک چهارمیل SC؛ قطر ۳۲ تا ۱۰۰ میلی‌متر

نقشه ابعادی جک پنوماتیک چهارمیل سری SC قطر ۳۲ تا ۱۰۰ میلی‌متر

ابعاد اصلی بدنه و شافت

جدول ابعاد جک چهارمیل SC؛ قطر ۳۲ تا ۱۰۰ میلی‌متر؛ ابعاد اصلی بدنه و شافت
Bore A AB AC AD AE B D DA E EA
32 140 47 93 27.5 27.5 45 12 32 M10×1.25 22
40 142 49 93 27.5 27.5 50 16 34 M12×1.25 24
50 150 57 93 27.5 27.5 62 20 42 M16×1.5 32
63 153 57 96 27.5 27.5 75 20 42 M16×1.5 32
80 182 75 107 33 33 94 25 54 M20×1.5 40
100 188 75 113 33 33 112 25 54 M20×1.5 40

ابعاد نصب و اتصالات

جدول ابعاد جک چهارمیل SC؛ قطر ۳۲ تا ۱۰۰ میلی‌متر؛ ابعاد نصب و اتصالات
Bore F FA H K KA KB M MA P PA PB
32 17 6 10 M6×1.0 14.5 33 28 15 1/8″ 14 5.5
40 17 7 13 M6×1.0 14.5 37 32 15 1/4″ 15 6
50 23 8 17 M6×1.0 14.5 47 38 15 1/4″ 17 8.5
63 23 8 17 M8×1.25 14.5 56 38 15 3/8″ 15 9.5
80 26 10 22 M10×1.5 17 70 47 21 3/8″ 19.5 10
100 26 10 22 M10×1.5 17 84 47 21 1/2″ 16.5 11

برای مشاهده همه ستون‌ها، جدول را به‌صورت افقی جابه‌جا کنید.

جدول ابعاد جک چهارمیل SC؛ قطر ۱۲۵ تا ۲۵۰ میلی‌متر

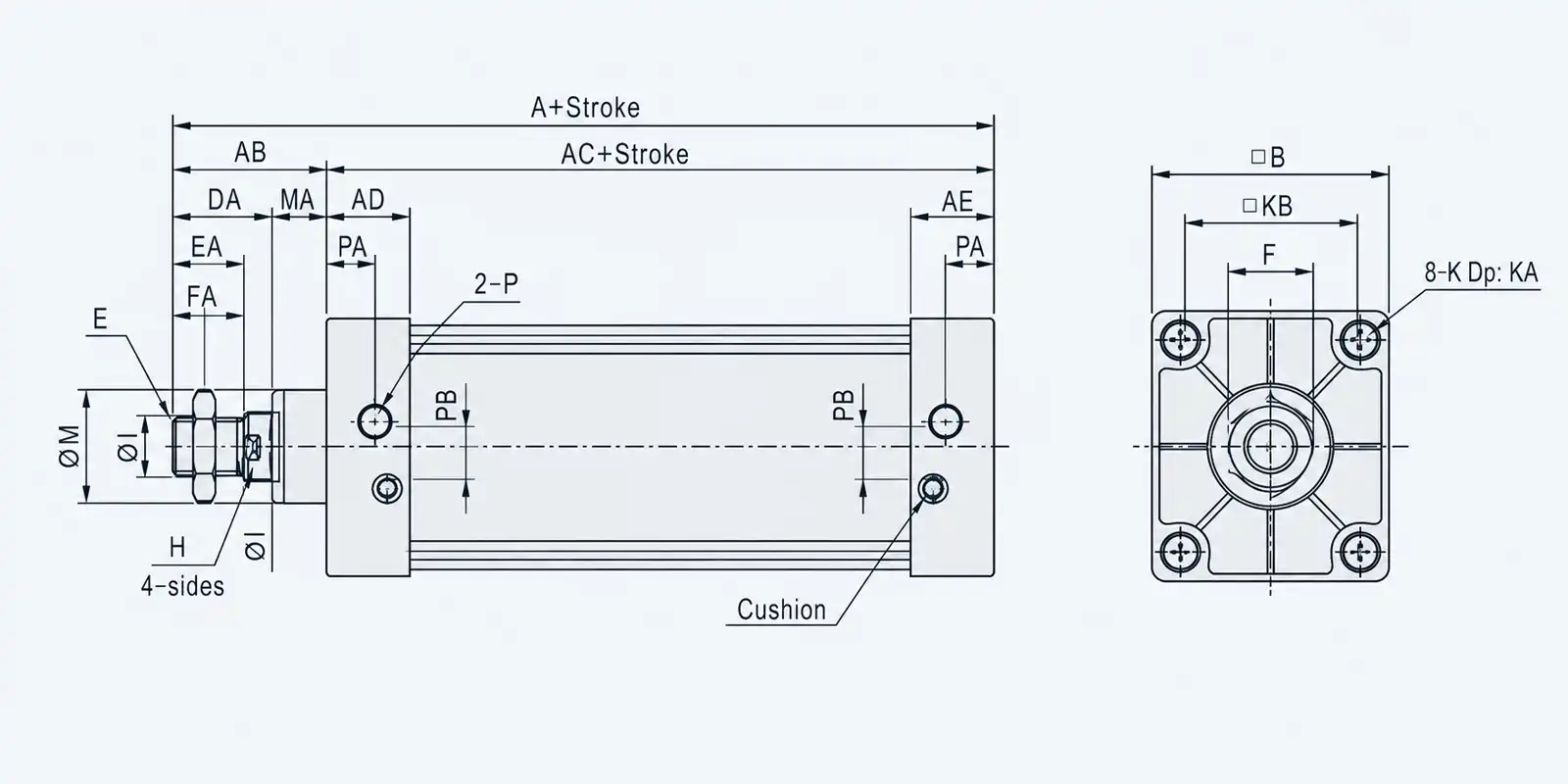

نقشه ابعادی جک پنوماتیک چهارمیل سری SC قطر ۱۲۵ تا ۲۵۰ میلی‌متر

ابعاد اصلی بدنه و شافت

جدول ابعاد جک چهارمیل SC؛ قطر ۱۲۵ تا ۲۵۰ میلی‌متر؛ ابعاد اصلی بدنه و شافت
Bore A AB AC AD AE B D DA E EA
125 203 88 115 38 38 136 32 68 M27×2.0 54
160 239 113 126 38 38 174 40 88 M36×2.0 72
200 244 118 126 38 38 214 40 88 M36×2.0 72
250 294 141 153 48 48 267 50 106 M42×2.0 84

ابعاد نصب و اتصالات

جدول ابعاد جک چهارمیل SC؛ قطر ۱۲۵ تا ۲۵۰ میلی‌متر؛ ابعاد نصب و اتصالات
Bore F FA H K KA KB M MA P PA PB
125 41 13.5 27 M12×1.75 21.5 104 52 20 1/2″ 20 14
160 55 18 36 M16×2.0 21 134 62 25 3/4″ 20 15
200 55 18 36 M16×2.0 21 163 62 30 3/4″ 20 15
250 65 21 46 M20×2.5 26.5 202 86 35 1″ 25.5 22

برای مشاهده همه ستون‌ها، جدول را به‌صورت افقی جابه‌جا کنید.

مدل‌های جک پنوماتیک چهارمیل SC بر اساس قطر و کورس

ابتدا قطر سیلندر و سپس کورس موردنظر را انتخاب کنید تا صفحه مشخصات فنی همان مدل نمایش داده شود.
